incasso T5 bordi

Stripe sistema con bordi T5 normale

Lampada a incasso

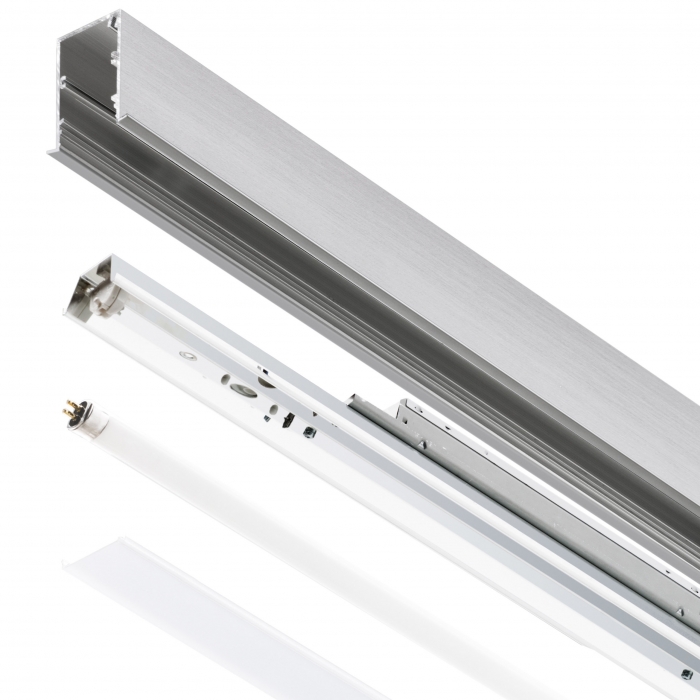

Sistema ad incasso con bordi costituito da moduli elettrificati, profili in alluminio che alloggiano lampade T5 normali, e diffusore in PMMA o schermo darklight. Disponibile in alluminio anodizzato nei colori alluminio naturale satinato, titanio spazzolato e cromo brillantato e nelle verniciature bianco lucido e nero opaco. Le lampade T5 sono disponibili nelle due versioni:

 HE per massimizzare l’efficienza luminosa e per avere una luminanza costante anche con moduli di differenti potenze

 HO per ottenere il maggior flusso luminoso. Si consiglia l’utilizzo di lampade HO nelle installazioni con moduli della stessa potenza.





DATI TECNICI

SIMBOLOGIA

CURVA FOTOMETRICA

TS501 FA INCASSO,

1x14W G5 230Vac T5-HE

1350lm (1,7 cd/cmq) L:585mm





Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FB INCASSO,

1x24W G5 230Vac T5-HO

2000lm (2,5 cd/cmq) L:585mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FC INCASSO,

1x21W G5 230Vac T5-HE

2100lm (1,7 cd/cmq) L:885mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FD INCASSO,

1x39W G5 230Vac T5-HO

3500lm (2,8 cd/cmq) L:885mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FE INCASSO,

1x28W G5 230Vac T5-HE

2900lm (1,7 cd/cmq) L:1185mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FF INCASSO,

1x54W G5 230Vac T5-HO

5000lm (2,9 cd/cmq) L:1185mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FG INCASSO,

1x35W G5 230Vac T5-HE

3650lm (1,7 cd/cmq) L:1485mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FH INCASSO,

1x49W G5 230Vac T5-HO

4900lm (2,3 cd/cmq) L:1485mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FI INCASSO,

1x80W G5 230Vac T5-HO

7000lm (3,2 cd/cmq) L:1485mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FJ INCASSO,

2x28W G5 230Vac T5-HE

5800lm (1,7 cd/cmq) L:2370mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FK INCASSO,

2x54W G5 230Vac T5-HO

10000lm (2,9 cd/cmq) L:2370mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FL INCASSO,

2x35W G5 230Vac T5-HE

7300lm (1,7 cd/cmq) L:2970mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FM INCASSO,

2x49W G5 230Vac T5-HO

9800lm (2,3 cd/cmq) L:2970mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

TS501 FN INCASSO,

2x80W G5 230Vac T5-HO

14000lm (3,2 cd/cmq) L:2970mm

Classe I Energy saving Grado di protezione IP43 Marcatura CE Superfici infiammabili (F)

COLORI

CORPO:

personalizzazione ral

NOTE





ACCESSORI / COMPONENTI

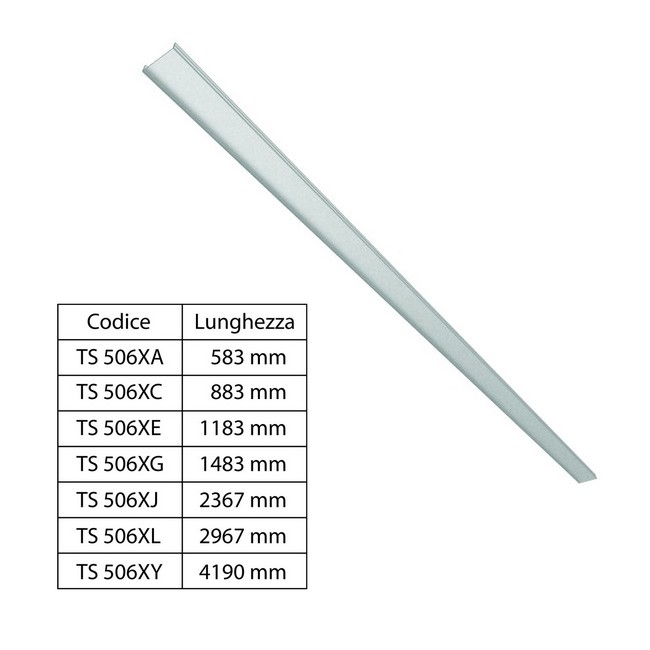

Diffusore: codice e lunghezza

TS 506XA e vedi foto
Diffusore

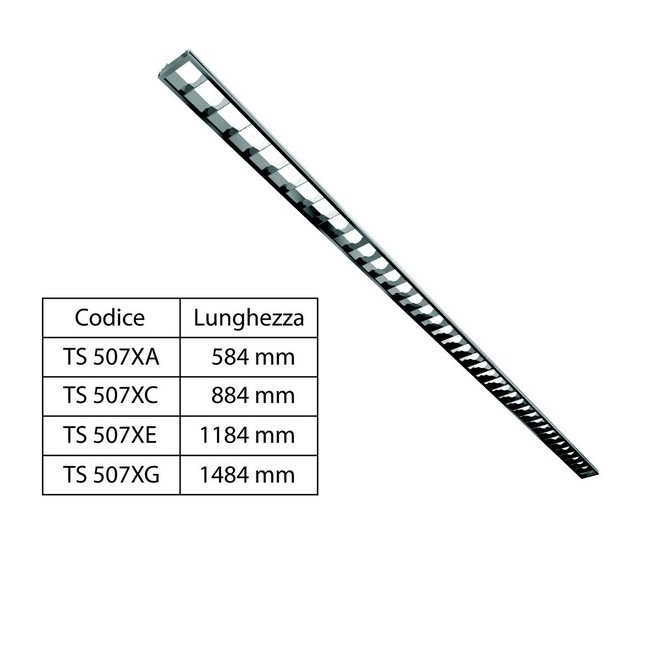

schermo darklight

Schermo Darklight

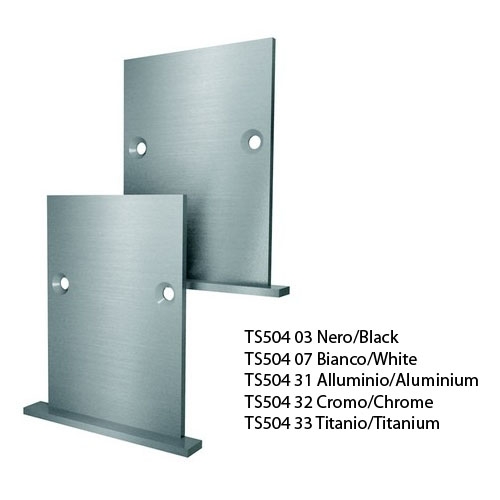

Kit tappi con bordi

TS 504
Kit tappi con bordi (2pz)

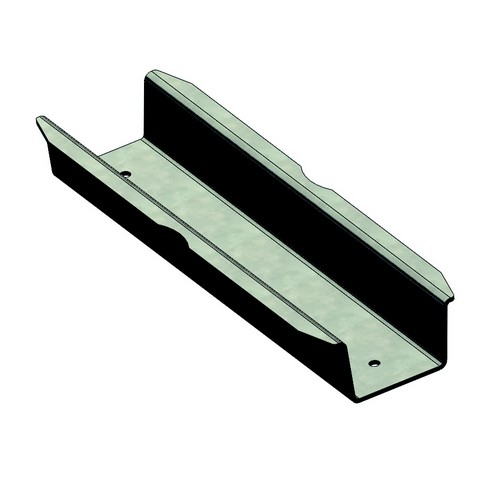

Staffa di giunzione

TS 508
Staffa di giunzione

kit emergenza

Kit emergenza (vedi dimensionamento elettrico)

dimmerabile

Kit dimmerabile (vedi dimensionamento elettrico)
